全自动钢网测量机参数表 |
|||
序号 |
类型 |
项目 |
全自动钢网测量机 |
1 |
品牌 |
研发时间 |
2011年世界首创 |
2 |
检测规格 |
型号名称 |
SG800 |
3 |
检测用途 |
新钢网开口精度、质量检测、旧钢网清洗效果检测、异物检测、张力测量、钢网精度对比; |
|
4 |
检测项目 |
位置、尺寸、数量、质量、精度、异物、张力、毛刺、破损、多孔; |
|
5 |
整板多开孔检查 |
可检查整板多开孔 |
|
6 |
钢网、阶梯钢网厚度测量 |
手动显微直观测量钢网、阶梯钢网孔壁厚度、质量 |
|
7 |
检测速度 |
0.8秒/FOV |
|
8 |
检查精度 |
尺寸测量精度 |
1μm (在相同FOV内,解析度:0.335um) |
9 |
面积测量精度 |
1*1μm |
|
10 |
位置精度 |
重复性精度1~5μm,光栅尺精度±1μm |
|
11 |
张力检测 |
机械式高精度张力计,任意多位置测试; |
|
12 |
最小检测零件 |
80μm * 80μm |
|
13 |
光学系统 |
相机 |
2448X2048 Pixel 500万像素 德国相机 |
14 |
镜头 |
5M 定制双侧远心光学镜头 |
|
15 |
顶部照明 |
环形LED顶光,同轴LED光源 |
|
16 |
底部照明 |
白色同轴LED灯 |
|
17 |
分辨率 |
6.70μm /pixel |
|
18 |
FOV尺寸 |
16mm*13mm |
|
19 |
钢网规格 |
网框尺寸 |
支持813*813*60mm以下网框 |
20 |
最大测量范围 |
630*630mm |
|
21 |
设备规格 |

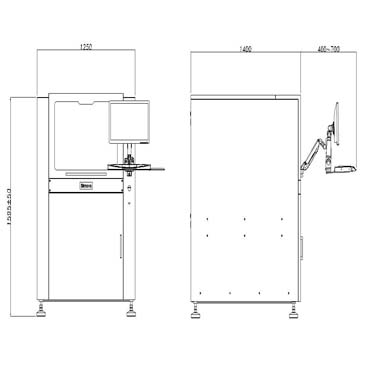

外观尺寸(L*W*H) |
1250*1400*1625mm |
22 |
重量 |
1300KG |
|
23 |
设备框架 |
零零级大理石平台+铸造结构 高精度测量保证 |
|
24 |
龙门结构 |
全铸造龙门结构,寿命更好 |
|
25 |
传动系统 |
直流电机+光栅尺闭环控制+飞行拍照 |
|
26 |
计算机 |
操作系统 |
Windows 7 X64 专业版 |
27 |
电脑、显示器 |
E5 至强 32G 2TB/ 22' LCD (1920X1080) |
|
28 |
软件功能 |
编程方式 |
Gerber文件编程 |
29 |
编程时间 |
2~5分钟 |
|
30 |
离线编程 |
离线编程 |
|
31 |
Gerber file |
RS-274、RS-274X |
|
32 |
机种切换时间 |
小于3分钟,可按条码/RF读取程式 |
|
33 |
主要算法 |
通过MARK矫正计算坐标位置 |
|
34 |
设备测试模式 |
离线测试 |
|
36 |
特定功能 |
开孔孔壁质量观测 |
可提供手动微观观测 |
37 |
测试内容选择 |
可根据A/R , W/T 参数选择测试内容、参数 |
|
38 |
测试方式 |
多种检测模式与测试级别设定; |
|
39 |
检测数据库 |
保存程式名称、条码、操作人员、开孔面积,尺寸、坐标、偏移量,张力数据、图片等 |
|
40 |
用户权限 |
可按客户需求定义用户权限级别 |
|
41 |
与公司内部系统串接 |
可按需求开放、定制数据接口、数据结构、通讯方式 |
|
42 |
钢网条码管理功能 |
标配钢网条码管理功能 |
|
43 |
Gerber File 比对功能 |
钢网Gerber 对比功能 |
|
44 |
同机种钢网精度对比 |
对比同一机种的钢网的开孔,验证钢网厂商开孔一致性(选配) |
|
45 |
钢网信息管理系统 |
标配标准版,可按要求修改与定制(选配) |
|
46 |
每片钢网历史记录 |
文件方式记录测试过程和结果数据,且可离线查看测试结果 |
|
47 |
SPC 数据统计软件 |
开口位置,面积,大小,SPC数据分析、汇总报表、CPK&GRR精度报告、柏拉图等数据及图表; |
|
48 |
设备需求 |
电压 |
AC 220V±10%(单相), 50/60Hz,1000VA |
49 |
气压 |
无需气压 |
|
50 |
振动是否影响精度 |
不影响 |
|
51 |
设备服务 |
保修期限 |
整机贰年保修 |
53 |
软件升级服务 |
测试软件 终身免费升级 |
|
54 |
服务支持 |
7x24,4小时内响应 |
|
|
|
|
*因技术更新,以上参数可能与实际设备稍有差异。 |
