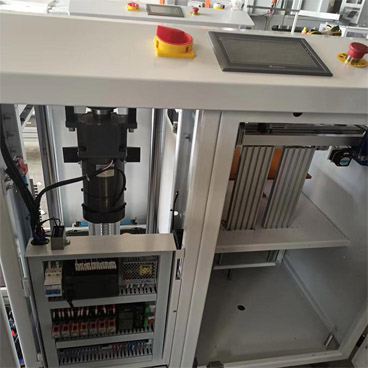

吸送板机

●外型尺寸:L1500×W970×H1250(mm).（出板导轨伸20cm)

●可放置料箱数量:上输送线1个,下输送线1个,升降台1个.

●外型结构:铝型材筐架,封板喷涂处理,颜色为电脑白.

●电源:220V/AC/50-60Hz/300VA,压缩空气：6 bar

●轨道固定边:前固定. 传送方向:左至右. 传送高度:910±20mm.

●适用PCB板规格:最小L50×W50,最大L350×W250mm.

●控制与动力:光电感应器感应,AC马达刹车定位,PLC程序控制,

●推杆力度可调(防卡板被推坏),故障报警功能,自动与手动模式,

●触摸屏幕操作界面.兼容SMEMA联机信号.

●1)推板部分：

●适用料架尺寸:L350×W320×H563(mm).

●上料方式:气缸推出, 升降步距:10,20,30,40mm(循环可选).

●2)吸板部分：

●上料方式:载料平台升降+吸嘴平移上料. 吸嘴平移动装置由步进电机驱动.放置电路板容量:250mm(高度). 抽真空装置:真空发生器
