基本参数：
1、AOI原理：运用现代光学原理及数字摄像技术对被检测物体进行实时拍摄，
通过计算机和专用软件对拍摄图像进行分析处理，自动生成检测结果。
2、AOI作用：AOI有效检测率：99%以上（人工检测率：70%左右）；
减少人工：2-4人/生产线，检测效率高；
通过SPC功能可准确无误的统计工艺缺陷，可有效管控；
稳定性远远高于人工，长期使用，综合成本可明显降低；
可提升公司综合实力，有效提高公司整体竞争力。
3、AOI优势：
1）可检项目：
DIP插件波峰焊后：锡多，锡少，锡洞，短路，引脚未出等。

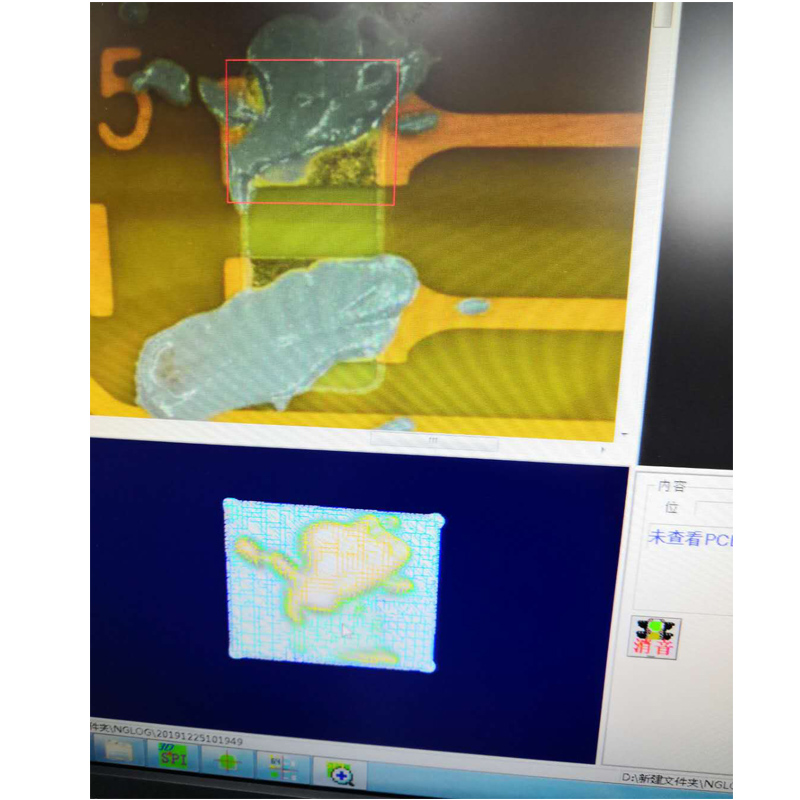

SMT:缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊等。

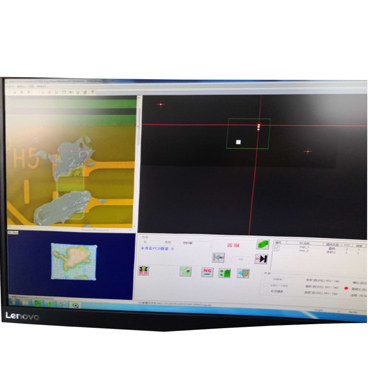

2）强大的软件功能
◆颜色提取、统计分析 ◆字符识别（OCR） ◆颜色距离分析
◆IC桥接 ◆黑白比重分析 ◆亮度分析
◆图形相似性分析 ◆CAD数据导入 ◆SPC统计功能
◆操作级别管理 ◆ Barcode扫描 ◆离线编程
◆CAD数据功能 ◆底面自动识别检测 ◆多拼板检测
◆多机互联 ◆自建元件标准库 ◆ 可生成导出日，周，月报表
◆可连接多台维修站

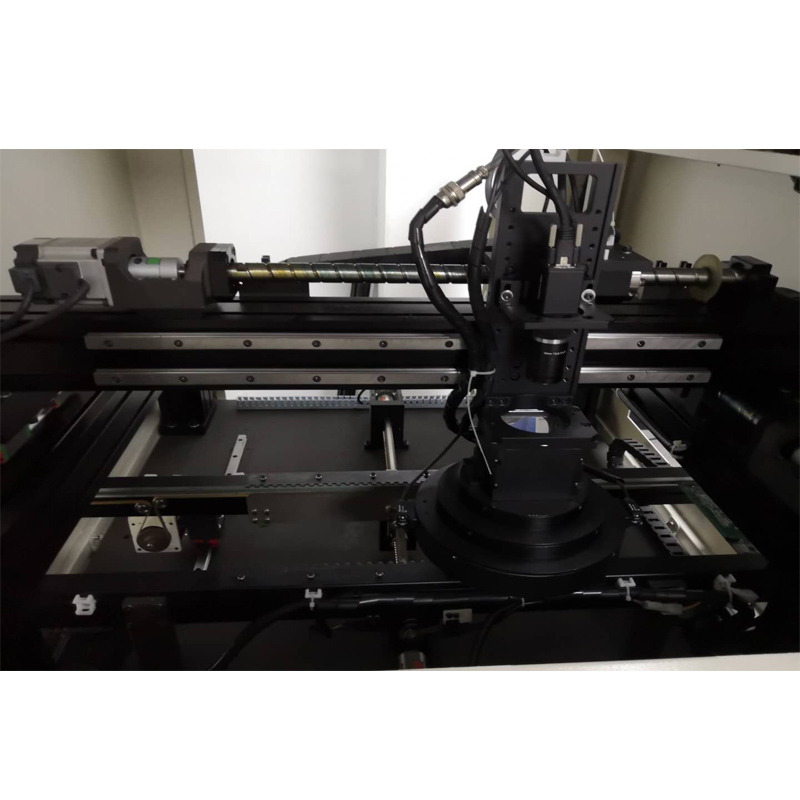

3）精密的机械结构设计
◆高刚性机座，机械重心合理，运行时振动小，外观美观大方
◆精密的丝杆导轨、线轨
◆精密自动夹具，装卸PCB方便快捷
◆精湛的装配技艺，确保整机的使用稳定、长寿命。
4）、稳定的电气控制
◆伺服驱动系统，稳定成熟
◆LS成熟稳定的运动控制
◆EPIX先进的图像拍摄和处理技术
◆OMRON稳定的各种电器件，使用寿命长
◆LAAP高柔拖链电缆，使用寿命可达500-800万次
◆电路稳定，易维护，安全。
5）、科学的光源设计
◆飞利浦发光二极管
◆整体加工工艺，确保光源光照角度的准确性
◆严格的亮度检测
◆严格的老化测试，保证使用寿命达5万小时
◆科学利用三色光原理，可使元件在不同角度呈现出本体和焊锡的不同颜色
技 术 参 数
|

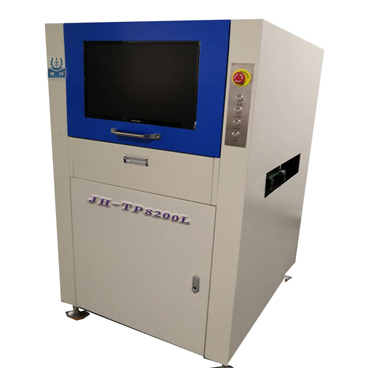

型号 |
JH-TP-820 |
JH-TP-820L |
JH-TP-8200L |
|
功能参数 Functional Specifications |
|||
|
检测项目 |
SMT回流炉后电路板检查,波峰焊前，波峰焊后线路板检查 （缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊） |
||
|
检测方法 |
颜色提取，统计建模，全彩色图像比对，根据不同检测点自动设定其参数 |
||
|
摄像头 |
全彩色智能数字相机500万～3000万像素（可定制） |
||
|
分辨率/视觉范围/速度 |
选配：25µm/Pixel FOV : 40.70mm X30.90mm检测速度＜270ms/FOV 标配：20µm/Pixel FOV :32.56mm×24.72mm检测速度＜260ms/FOV 选配：15µm/Pixel FOV : 24.42mm X18.54mm检测速度＜240ms/FOV 选配：10µm/Pixel FOV : 16.28mm X12.36mm检测速度＜220ms/FOV |
||
|
光源 |
高亮RRGB同轴环形塔状LED光源 (彩色光) |
||
|
编程模式 |
手动编写、自动画框、CAD数据导入自动对应元件库 |
||
|
远程控制 |
通过TCP / IP网络实现远程操作、随时随地查看、机器运行、修改程序等操作 |
||
|
特别功能 |
|||
|
最小零件测试 |
10µm：01005chip & 0.3pitch IC |
||
|
SPC和制程调控 |
全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析，可输出Excel、Txt等文件格式 |
||
|
条码系统 |
相机自动识别与传输Barcode（1维或2维码），及多Mark功能（含Bad Mark） |
||
|
服务器模式 |
采用中心服务器，可将数台AOI数据集中统一管理 |
||
|
操作系统 |
Windows7 Professional |
||
|
检查结果输出 |
22英寸液晶显示器 |
||
|
系统参数 System Specifications |
|||
|
PCB尺寸范围 |
50×50mm(Min)～550×550mm(Max) |
50×50mm(Min)～610×550mm(Max) |
50×50mm(Min)～1200×550mm(Max) |
|
PCB厚度范围 |
0.3 to 5 mm |
||
|
PCB夹紧系统边缘间隙 |
TOP：3.5 mm Bottom：3.5 mm |
||
|
最大PCB重量 |
3KG |
||
|
PCB弯曲度 |
＜5mm或 PCB对角线长度的2% |
||
|
PCB上下净高 |
PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 60 mm |
||
|
Conveyor系统 |
自动张开和收起的双边夹具、自动补偿PCB弯曲变形 |
||
|
Conveyor离地高度 |
850 to 920 mm |
||
|
Conveyor流向 / 时间 |
PCB在Y方向移动进板/出板时间：2.5秒 |
||
|
X/Y 平台驱动 |
丝杆马达驱动，定位精度＜20µm； PCB固定，Camera在X方向移动 |
||
|
电源 /气压 |
AC230V 50/60 Hz 小于0.5KVA/ 不需要 |
||
|
设备重量 |
约320KG |
约500KG |
约680KG |
|
设备外形尺寸 |
900mm×950mm×1600mm (L×W×H) |
1150×950×1600mm (L×W×H) |
1350×950×1600mm (L×W×H) |
|
环境温湿度 |
10～35℃ 35～80％ RH（无结露） |
||
|
设备安规 |
符合CE安全标准 |
||
1.国外进口超高像素工业级相机，配合高分辨率高景深远心镜头，为设备提供超高清的图像输出。
2.智能通讯系统。
3.强大的SPC统计分析系统。
