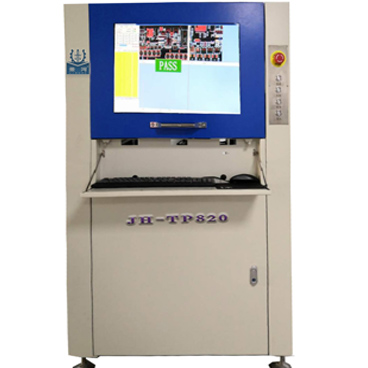

JH-TP-820标准在线AOI

  • AOI设备
  • 在线AOI
  • 在线AOI设备
  • 自主品牌在线AOI设备
  • 产品描述:国产自主品牌“景河”在线AOI,是您工厂检测设备的首选,是您前进的检测设备好伙伴,质量好,价格实惠,精度高,速度快,选择景河,一定没错!
  • 在线订购

基本参数:

1、AOI原理:运用现代光学原理及数字摄像技术对被检测物体进行实时拍摄,

通过计算机和专用软件对拍摄图像进行分析处理,自动生成检测结果。

2、AOI作用:AOI有效检测率:99%以上(人工检测率:70%左右);

减少人工:2-4人/生产线,检测效率高;

通过SPC功能可准确无误的统计工艺缺陷,可有效管控;

稳定性远远高于人工,长期使用,综合成本可明显降低;

可提升公司综合实力,有效提高公司整体竞争力。

3、AOI优势:

1)可检项目:

DIP插件波峰焊后:锡多,锡少,锡洞,短路,引脚未出等。

SMT:缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊等。

2)强大的软件功能

◆颜色提取、统计分析 ◆字符识别(OCR)      ◆颜色距离分析

◆IC桥接 ◆黑白比重分析          ◆亮度分析

◆图形相似性分析 ◆CAD数据导入           ◆SPC统计功能

◆操作级别管理 ◆ Barcode扫描          ◆离线编程

◆CAD数据功能 ◆底面自动识别检测 ◆多拼板检测

◆多机互联 ◆自建元件标准库 ◆ 可生成导出日,周,月报表

◆可连接多台维修站

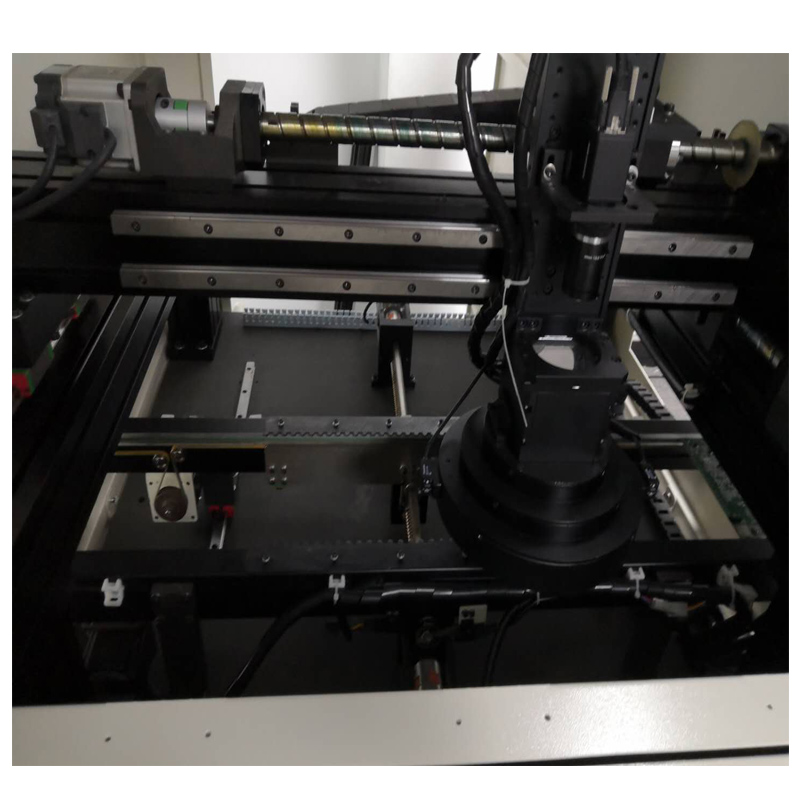

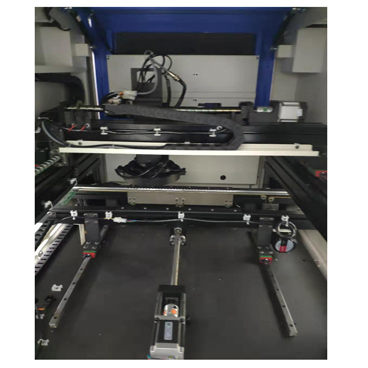

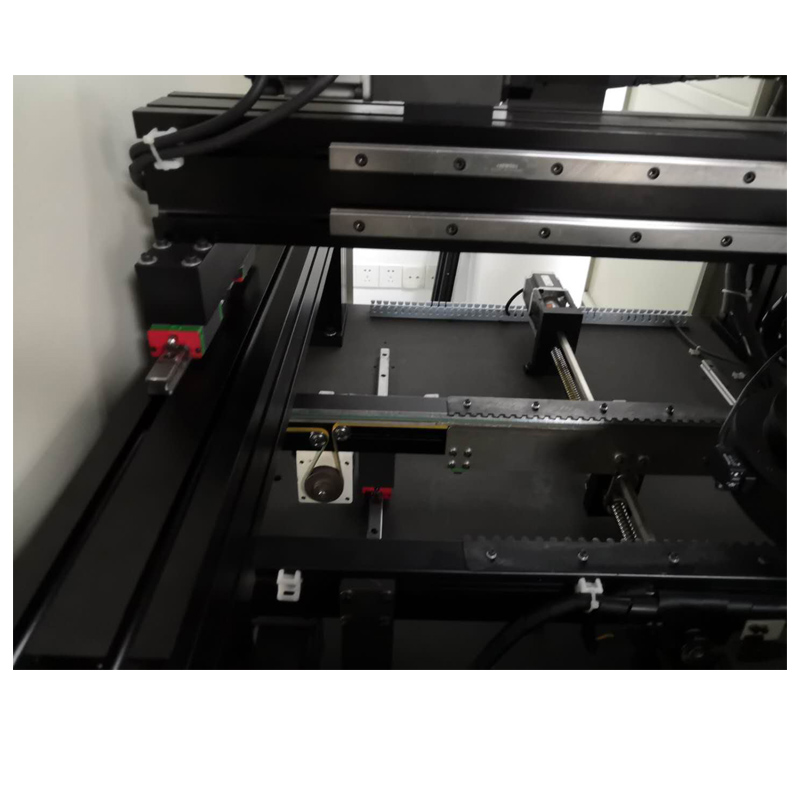

3)精密的机械结构设计

◆高刚性机座,机械重心合理,运行时振动小,外观美观大方

◆精密的丝杆导轨、线轨

◆精密自动夹具,装卸PCB方便快捷

◆精湛的装配技艺,确保整机的使用稳定、长寿命。

4)、稳定的电气控制

◆伺服驱动系统,稳定成熟

◆LS成熟稳定的运动控制

◆EPIX先进的图像拍摄和处理技术

◆OMRON稳定的各种电器件,使用寿命长

◆LAAP高柔拖链电缆,使用寿命可达500-800万次

◆电路稳定,易维护,安全。

5)、科学的光源设计

◆飞利浦发光二极管

◆整体加工工艺,确保光源光照角度的准确性

◆严格的亮度检测

◆严格的老化测试,保证使用寿命达5万小时

◆科学利用三色光原理,可使元件在不同角度呈现出本体和焊锡的不同颜色

型号

JH-TP-820

JH-TP-820L

JH-TP-8200L

功能参数 Functional Specifications

检测项目

SMT回流炉后电路板检查,波峰焊前,波峰焊后线路板检查

缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊

检测方法

颜色提取,统计建模,全彩色图像比对,根据不同检测点自动设定其参数

摄像头

全彩色智能数字相机500万~3000万像素可定制

分辨率/视觉范围/速度

选配:25µm/Pixel  FOV : 40.70mm X30.90mm检测速度<270ms/FOV

标配:20µm/Pixel  FOV :32.56mm×24.72mm检测速度<260ms/FOV

选配:15µm/Pixel  FOV : 24.42mm X18.54mm检测速度<240ms/FOV

选配:10µm/Pixel  FOV : 16.28mm X12.36mm检测速度<220ms/FOV

光源

高亮RRGB同轴环形塔状LED光源 (彩色光)

编程模式

手动编写、自动画框、CAD数据导入自动对应元件库

远程控制

通过TCP / IP网络实现远程操作、随时随地查看、机器运行、修改程序等操作

特别功能

多程序同时运行,支持自动调取程序;可查0-359°旋转部件(单位为1°)

最小零件测试

10µm:01005chip & 0.3pitch IC

SPC和制程调控

全程记录测试数据并进行统计和分析,任何区域都可查看生产状况和品质分析,可输出Excel、Txt等文件格式

条码系统

相机自动识别与传输Barcode(1维或2维码),及多Mark功能(含Bad Mark)

服务器模式

采用中心服务器,可将数台AOI数据集中统一管理

操作系统

Windows7 Professional

检查结果输出

22英寸液晶显示器

系统参数 System Specifications

PCB尺寸范围

50×50mm(Min)~55550mm(Max)

50×50mm(Min)~61550mm(Max)

50×50mm(Min)~120550mm(Max)

PCB厚度范围

0.3 to 5 mm

PCB夹紧系统边缘间隙

TOP:3.5 mm  Bottom:3.5 mm

最大PCB重量

3KG

PCB弯曲度

<5mm或 PCB对角线长度的2%

PCB上下净高

PCB上面(Top Side): 30 mm   PCB底部(Bottom Side): 60 mm

Conveyor系统

自动张开和收起的双边夹具、自动补偿PCB弯曲变形

Conveyor离地高度

850 to 920 mm

Conveyor流向 / 时间

PCB在Y方向移动进板/出板时间:2.5秒

X/Y 平台驱动

丝杆马达驱动,定位精度<20µm; PCB固定,Camera在X方向移动

电源 /气压

AC230V 50/60 Hz  小于0.5KVA/ 不需要

设备重量

约320KG

500KG

680KG

设备外形尺寸

900mm×950mm×1600mm  (L×W×H)

1150×950×1600mm

(L×W×H)

1350×950×1600mm

(L×W×H)

环境温湿度

10~35℃      35~80% RH(无结露)

设备安规

符合CE安全标准


1.国外进口超高像素工业级相机,配合高分辨率高景深远心镜头,为设备提供超高清的图像输出。


2.智能通讯系统。



3.强大的SPC统计分析系统。
